3.5.1 热气溶胶预制灭火系统的灭火设计密度不应小于灭火密度的1.3倍。

3.5.2 S型和K型热气溶胶灭固体表面火灾的灭火密度为100g/m³。

3.5.3 通讯机房和电子计算机房等场所的电气设备火灾，S型热气溶胶的灭火设计密度不应小于130g/m³。

3.5.4 电缆隧道（夹层、井）及自备发电机房火灾，S型和K型热气溶胶的灭火设计密度不应小于140g/m³。

3.5.5 在通讯机房、电子计算机房等防护区，灭火剂喷放时间不应大于90s，喷口温度不应大于150℃;在其他防护区，喷放时间不应大于120s，喷口温度不应大于180℃。

3.5.6 S型和K型热气溶胶对其他可燃物的灭火密度应经试验确定。

3.5.7 其他型热气溶胶的灭火密度应经试验确定。

3.5.8 灭火浸渍时间应符合下列规定：

     1 木材、纸张、织物等固体表面火灾，应采用20min；

     2 通讯机房、电子计算机房等防护区火灾及其他固体表面火灾，应采用10min。

3.5.9 灭火设计用量应按下式计算：

式中 W——灭火设计用量（kg）；

       C2——灭火设计密度（kg/m³）；

       V——防护区净容积（m³）；

       Kv——容积修正系数。V＜500m³，Kv＝1.0；500m³≤V＜1000m³，Kv＝1.1；V≥1000m³，Kv＝1.2。

条文说明

3.5　热气溶胶预制灭火系统

3.5.9　热气溶胶灭火系统由于喷放较慢，因此存在灭火剂在防护区内扩散较慢的问题。在较大的空间内，为了使灭火剂以合理的速度进行扩散，除了合理布置灭火装置外，适当增加灭火剂浓度也是比较有效的办法，所以在设计用量计算中引入了容积修正系数Kv，Kv的取值是根据试验和计算得出的。

下面举例说明热气溶胶灭火系统的设计计算：

某通讯传输站作为一单独防护区，其长、宽、高分别为5.6m、5m、3.5m，其中含建筑实体体积为23m³。

1）计算防护区净容积

V=（5.6×5×3.5）－23＝75（m³）

2）计算灭火剂设计用量

依据本规范，

C2取0.13kg/m³，Kv取1，则：

W=0.13×1×75＝9.75 （kg）

3） 产品规格选用

依据本规范第3.2.1条以及产品规格，选用S型气溶胶灭火装置10kg一台。

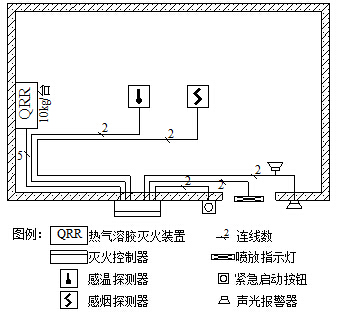

4）系统设计图

依据本规范要求配置控制器，探测器等设备后的灭火系统设计图如下：

图7　热气溶胶灭火系统
