七氟丙烷betway唯一官网作为常用的betway唯一官网之一，在通信机房上的应用已越来越成熟，很多工程公司或业主也都会选择七氟丙烷betway唯一官网来保护通信机房，本文从管网的布置、喷头的布置、灭火系统的操作与控制、泄压口的面积和设置4个方面提出了系统设计应注意的问题。

一、工程概况

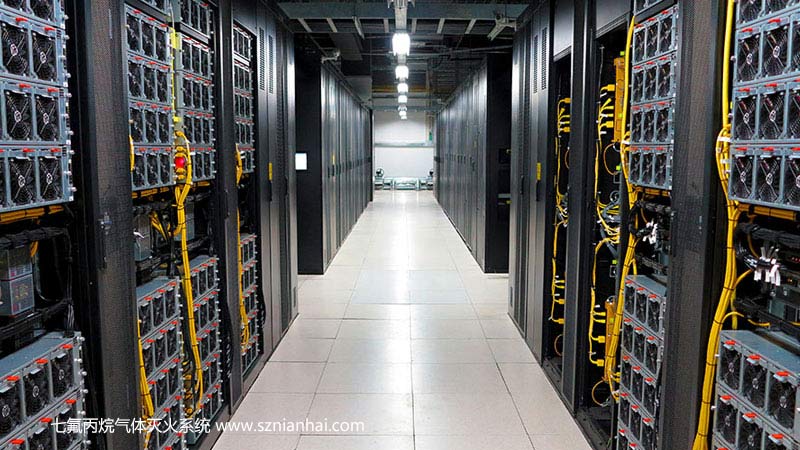

某机房楼工程，建筑面积约为9155㎡，建筑高度为18.6m，其中地下室为3m，2-4层为4.5ｍ，局部5层，地下局部1层。地下室为泵房，一层和四层为仓库，二和三层为机房，其中一层设置了消防控制室。本建筑主要房间：仓库、交换机房、电力电池室、传输机房、走道、钢瓶间、强电井、弱电井、泵房、消防控制室、油机房、高低压变配电室等。betway唯一官网的设计范围包括2G交换机房、3G交换机房、传输机房、电力电池室。保护区最低环境温度为20℃。

二、七氟丙烷betway唯一官网设计计算

1、防护区的划分

此系统共4个保护区域，将二层、三层的2G交换机房、3G交换机房、传输机房、电力电池室分别作为防护区，进行气体灭火设计。采用GQQ90七氟丙烷betway唯一官网产品，防护区采用全淹没灭火，设计成一套四区的组合分配系统，具有同保护选择灭火功能。

2、设计原理

七氟丙烷betway唯一官网具有自动、手动及机械应急操作3种启动方式。

自动状态下，当防护区发生火警时，火灾报警控制器接到防护区内第一个火灾信号时，灭火控制器启动防护区门口上方的声光报警器，使其发出尖锐的警报声和闪烁的白光，通知值班人员马上赶到现场处理。如果火情继续蔓延，报警控制器接收到第二个火灾信号时，灭火控制器启动防护区内的消防警铃，发出铃声，通知工作人员马上撤离，同时立即发出联动信号关闭排风机及防火窗，为灭火作好准备，如果发现火情并不严重，可以用手提式灭火器把火灭掉，在延时范围内可以按下区域启动／停止盒可使系统不动作。经过30S时间延时，气体灭火控制器输出24V直流电，启动灭火系统，七氟丙烷气体灭火剂经管网施放到防护区，同时气体灭火控制器面板喷放指示灯亮。气体灭火控制器接收压力讯号器反馈信号，防护区内门灯显亮，避免人员误入。

当工作人员在防护区工作时，可以通过防护区门外的自动／手动转换器（防护区的主要出入口需安装自动／手动转换器、区域启动／停止盒），使系统从自动状态转换到手动状态，当防护区发生火警时，灭火控制器只发出报警信号，不输出动作信号。由值班人员确认火警，按下控制器面板或击碎防护区门外区域启动／停止盒，即可立即启动系统，喷放七氟丙烷灭火剂。

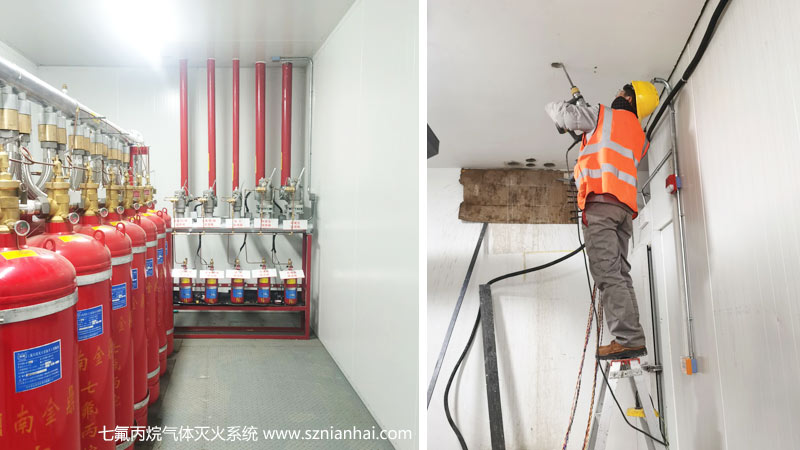

当自动、手动紧急启动都失灵时，可进入储瓶间内实现机械应急操作启动。只需拔出对应防护区启动瓶上的手动保险销，拍击手动按钮，即可完成整套七氟丙烷betway唯一官网的启动喷放工作。

3、设计计算过程

（1）电控设计

每层各设置一台气体灭火控制器。依据《betway唯一官网设计规范》GB50370每个防火分区各设置一个声光报警器、一个区域启动／停止盒、一个自动／手动转换器，每个房间的门口各设置一个放气指示灯，每层各设置7个消防警铃。

（2）系统管网设计

确定灭火设计浓度，依据《betway唯一官网设计规范》GB50370规定取C1＝8%。

计算灭火剂设计用量，防护区灭火设计用量或惰化设计用量：

W为灭火设计用量（KG）；C1灭火设计浓度或惰化设计浓度（%）；S为灭火剂过热蒸汽在101kPa大气压和防护区最低环境温度下的比容（m³/KG）；V为防护区的净容积（m³）；K为海拔高度修正系数，可按《betway唯一官网设计规范》GB50370附录B的规定取值，海拔小于1000m，取为1，S＝0.1269＋0.000513T，其中T为防护区最低环境温度（℃），T＝20℃，S＝0.137160，因此计算如下：W=1816.11/0.13716*8/(100-8)1151.4kg。

设定灭火剂喷放时间，依据《betway唯一官网设计规范》GB50370规定，取t=7S。

设定喷头布置与数量，其保护半径为R=4.5，故设定喷头数为16只，按保护区平面平均布置喷头。

选定灭火剂储存容器规格及数量，灭火储存容器选用90L的灭火储存容器，充装率≤115kg/m³，暂定为700KG/m³，钢瓶数n=1151.4/90*(700/1000)=18.3,取n=19。

绘制管网计算图并计算管道平均设计流量，主干管：Qab=W/T=1151.4/7=164.49kg/m³；

计算防护区泄压口面积和充装率，防护区的泄压口面积，宜按下式计算：Fx=0.15*Qx/根号Pf

Fx为泄压口面积（㎡）；Qx灭火剂在防护区的平均喷放速率（kg/s）；Pf为围护结构承受内压的允许压强（Pa）。泄压口面积为Fx=0.15*Qx/根号Pf=0.15*164.49/根号1200=0.71㎡。

以上是关于七氟丙烷betway唯一官网管网设计的一些重要参数。

三、结语

七氟丙烷betway唯一官网的设计，在遵循《betway唯一官网设计规范》的基础上，应结合工程实际进行，各项参数的选择要规范、合理，确保系统既要满足经济要求，又要做到安全可靠性高，在火灾中切实可靠地发挥灭火作用。
